Relevé photogrammétrique de 27 km pour GRDF : la précision drone au service des réseaux gaz MPC
Dans le cadre d’un projet pour GRDF, notre agence AED Laval a récemment réalisé une mission de relevé photogrammétrique linéaire de 27 kilomètres de voirie, destinée à l’implantation d’une canalisation de gaz en réseau Moyenne Pression C (MPC).
Ce type de réseau, dont la pression se situe entre 4 et 20 bar, impose un niveau d’exigence élevé en matière de précision, de fiabilité des données et de sécurité. La photogrammétrie par drone s’est imposée comme la solution la plus efficace pour documenter l’existant, analyser l’environnement et préparer les travaux en toute sérénité.
Objectif de la mission : un relevé photogrammétrique précis pour un réseau gaz GRDF
L’objectif principal de cette mission était de cartographier avec précision l’emprise du futur réseau gaz, ainsi que son environnement immédiat (voirie, accotements, obstacles, bâti, végétation).
Les livrables attendus comprenaient :
🔹un nuage de points dense et géoréférencé,
🔹une orthophotographie très haute résolution,
🔹des données exploitables dans le cadre des DICT, des études d’ingénierie et de la planification des travaux.
Une acquisition de données à grande échelle
La mission s’est déroulée sur 3 jours, incluant à la fois les vols drone et le levé terrain des points de contrôle.
Quelques chiffres clés qui illustrent l’ampleur du projet :
📏 27 km de linéaire routier.
📸 6 400 clichés haute définition.
📍 73 points de calage (GCPs) disposés de part et d’autre de la route pour éviter toute déviation et garantir une précision homogène sur toute la longueur du relevé.
☁️ 675 millions de points dans le nuage de points livré.

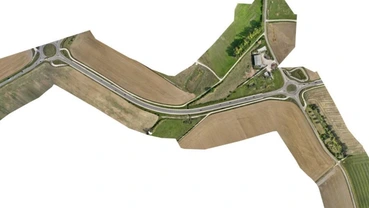

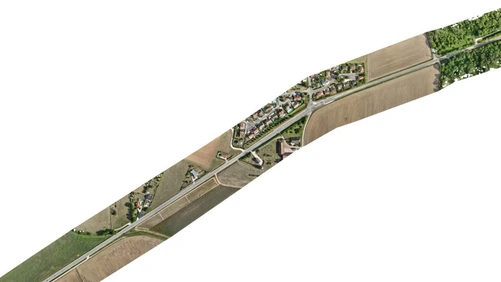

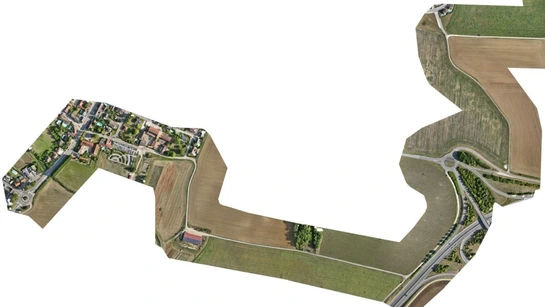

🗺️ Orthophoto en résolution finale de 2 cm/pixel.
🧭 Pourquoi autant de GCP sur un relevé linéaire ?
Sur des projets linéaires de grande longueur, le risque principal est la dérive géométrique progressive. Le choix de multiplier les points de calage au sol, positionnés de part et d’autre de la route, permet :
🔹de maintenir une excellente précision planimétrique et altimétrique,
🔹d’éviter toute déformation sur la totalité du linéaire,
🔹de produire des données fiables et exploitables.
🔍 Des données essentielles pour la sécurité et la gestion des réseaux
Les livrables issus de cette mission permettent à GRDF et aux bureaux d’études :
📐 de préparer l’implantation des canalisations,
🔎 de détecter les empiétements et contraintes existantes,
🚧 de sécuriser les phases de travaux,
🗺️ et de disposer d’une documentation précise et pérenne du réseau.
La photogrammétrie par drone s’affirme ici comme un outil stratégique pour la gestion des infrastructures GNV et gaz, en complément ou en alternative aux méthodes de levés traditionnelles.
Le savoir-faire AED Drone au service des réseaux de gaz
Cette mission a été réalisée par Nicolas David, responsable de notre agence AED Laval et télépilote professionnel, illustrant le savoir-faire d’Atlantique Expertises Drones en matière de relevé photogrammétrique par drone.
👉 Un bel exemple de l’apport du drone professionnel au service des réseaux sensibles, de la sécurité et de l’ingénierie territoriale.
L’équipe AED
