Inspectez les ouvrages d'art par drone sans intervention au contact des structures
Les ouvrages d’art sont soumis à des sollicitations, des variations environnementales et des phénomènes de vieillissement susceptibles d’affecter progressivement leur état de surface et certains de leurs éléments constitutifs.
Ponts, viaducs, barrages, passerelles ou autres infrastructures présentent par ailleurs des configurations qui peuvent rendre leur inspection complexe : hauteur importante, accès difficiles, zones en surplomb, présence d’eau, circulation ou impossibilité d’approcher certaines parties de l’ouvrage.
Atlantique Expertises Drones réalise des inspections d’ouvrages d’art par drone permettant d’acquérir des images détaillées des zones accessibles au vol et de documenter leur état sans nécessiter systématiquement la mise en place d’un accès physique au contact de la structure.
Notre solution d'inspection d'ouvrage d'art par drone
Une inspection d’ouvrage d’art nécessite une préparation adaptée à la géométrie de la structure, à son environnement et aux objectifs de la mission.
Chez AED, nous intervenons sur les différentes étapes de l’inspection : de la captation au traitement de données permettant l’élaboration d’un rapport d’inspection cartographique particulièrement détaillé.
Analyse de l'ouvrage et préparation de la mission
Avant le vol, nos équipes étudient la configuration de l’ouvrage et les objectifs recherchés.
Cette préparation permet notamment d’identifier :
🔎 les différentes parties de l’ouvrage à inspecter ;
🔎 les zones difficilement accessibles ;
🔎 les éléments présentant un intérêt particulier ;
🔎 les contraintes liées à la présence d’eau ou de circulation ;
🔎 les obstacles environnants ;
🔎 les conditions d’accès et de décollage ;
🔎 les contraintes aéronautiques applicables au site ;
🔎 le niveau de détail attendu pour les prises de vues.
Le protocole d’acquisition est ensuite défini afin d’obtenir une couverture adaptée aux caractéristiques de l’ouvrage.
Acquisition des images par drone
Nos équipes réalisent la captation aérienne des différentes parties de l’ouvrage selon le protocole défini. Les acquisitions peuvent notamment concerner :
🔎 les tabliers ;
🔎 les piles et culées ;
🔎 les parements ;
🔎 les corniches ;
🔎 les garde-corps et équipements visibles ;
🔎 les joints et zones de raccordement ;
🔎 les sous-faces ;
🔎 les éléments en surplomb ;
🔎 les ouvrages hydrauliques et leurs parements ;
🔎 les zones difficilement accessibles depuis le sol.
La proximité de la structure est adaptée au niveau de détail recherché, aux caractéristiques du capteur et aux conditions de sécurité du vol.
Élaboration du rapport d'inspection détaillé
Les images acquises permettent d’examiner les surfaces et éléments visibles de l’ouvrage afin d’identifier d’éventuelles anomalies. Selon la nature de l’ouvrage, l’inspection peut notamment contribuer à documenter :
🔎 des fissurations visibles ;
🔎 des épaufrures ;
🔎 des éclats de béton ;
🔎 des dégradations de surface ;
🔎 des traces de corrosion ;
🔎 des coulures ou traces d’humidité ;
🔎 des défauts apparents de revêtement ;
🔎 des déformations ou anomalies géométriques visibles ;
🔎 des zones présentant une évolution apparente par rapport à une inspection précédente.
L’objectif est de localiser et documenter les anomalies observables afin de faciliter leur analyse par les professionnels en charge du suivi de l’ouvrage.
Quels ouvrages d'art peut-on inspecter par drone ?
La technologie drone peut être utilisée sur de nombreux types d’infrastructures, comme l’illustrent ces captations réalisées au cours de nos missions :

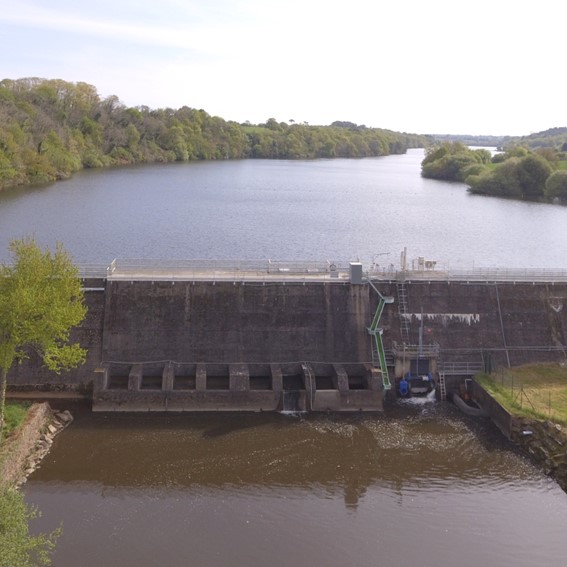

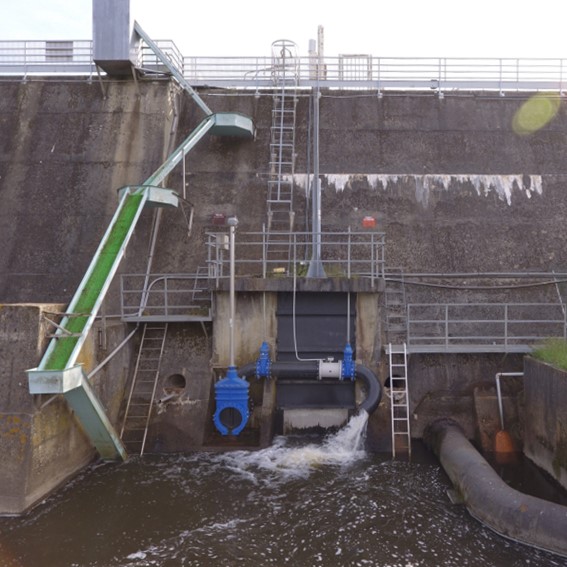

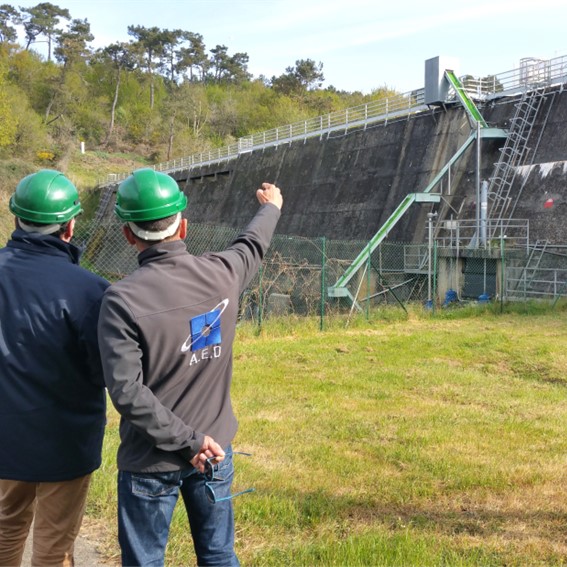

🧱 Barrages
Les parements de barrages et certains ouvrages hydrauliques associés peuvent présenter des surfaces importantes et difficilement accessibles.
Le drone permet de documenter ces surfaces et de rechercher des anomalies visibles telles que des fissurations, des traces d’écoulement, des dégradations de parement ou des hétérogénéités nécessitant une investigation complémentaire.

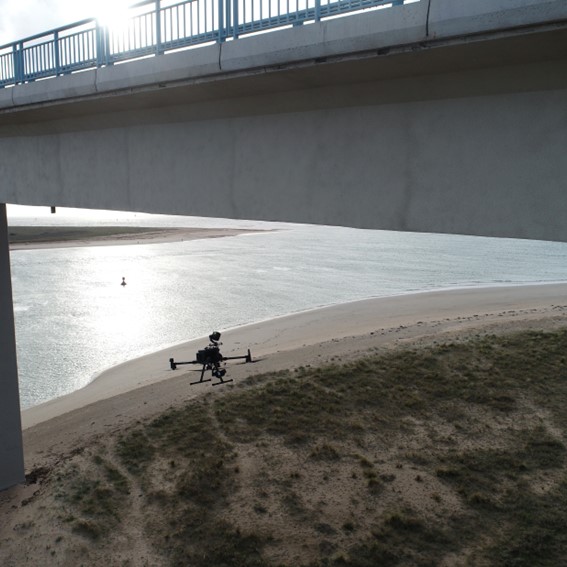

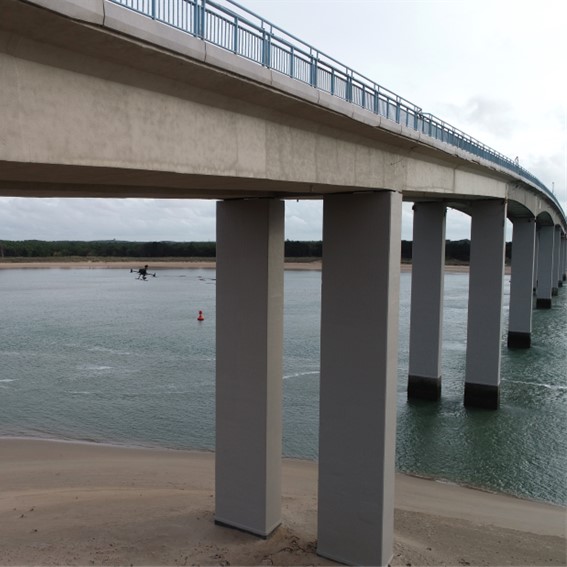

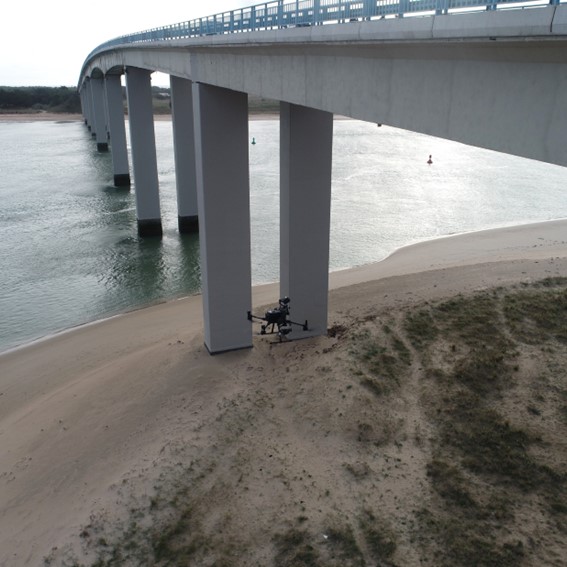

🌉 Ponts et viaducs
L’inspection par drone permet d’examiner différentes parties d’un pont ou d’un viaduc, notamment les piles, culées, tabliers, sous-faces et équipements visibles.
Elle peut être particulièrement intéressante lorsque la hauteur et les dimensions de l’ouvrage rendent certaines opérations d’inspection complexes.

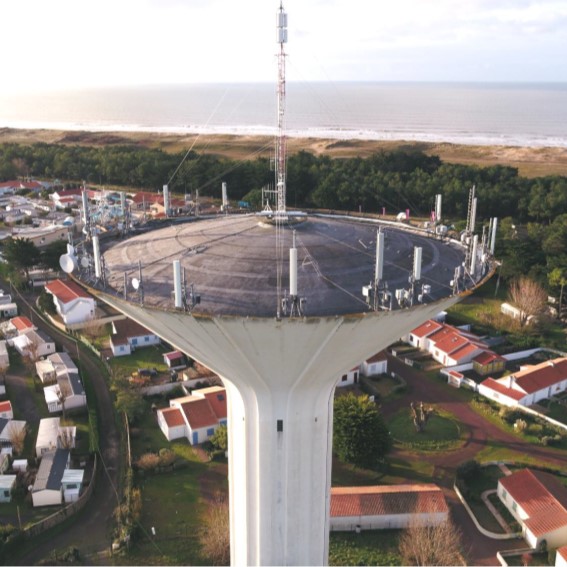

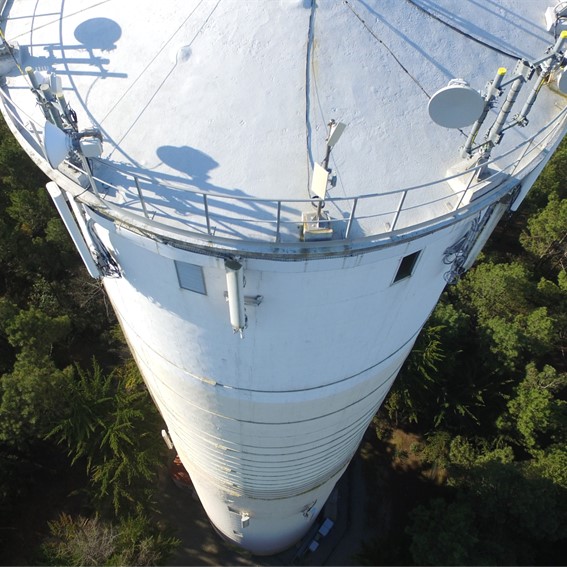

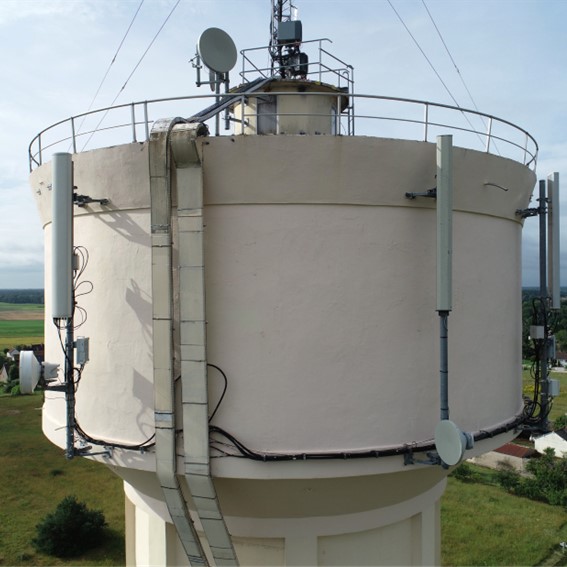

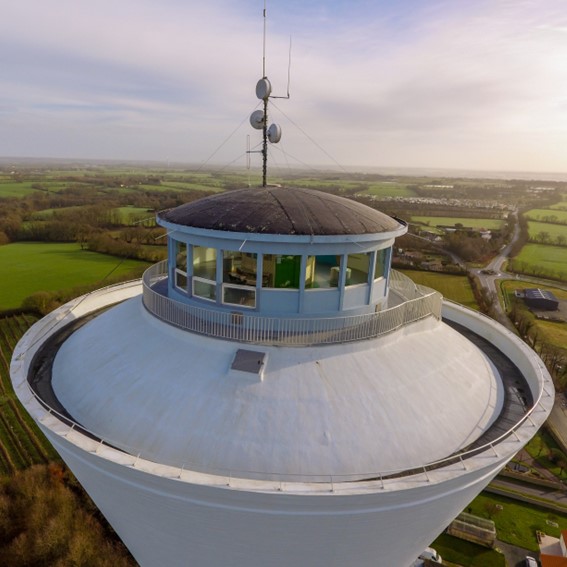

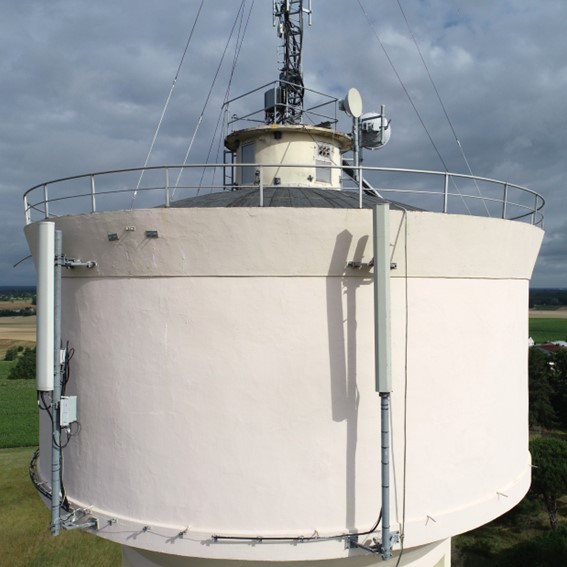

🏘️ Autres ouvrages
Selon leur configuration et les conditions d’intervention, l’inspection par drone peut également concerner : des ouvrages hydrauliques, des murs et structures de soutènement, des digues, des ouvrages portuaires, des infrastructures ferroviaires ou encore toutes structures industrielles présentant des caractéristiques similaires.
Quelles anomalies peut-on rechercher ?
L’inspection par drone constitue avant tout un moyen d’observation et de documentation de l’état apparent des surfaces accessibles au capteur.
Les prises de vues haute résolution peuvent permettre d’identifier et de documenter des fissures ou autres discontinuités visibles sur les surfaces inspectées.
Lorsque le niveau de détail le permet, les images peuvent faciliter l’observation, la localisation et le suivi de défauts tels que des décollements, altérations, usures ou dégradations apparentes de certains revêtements.
Les parements en béton peuvent présenter des zones d’éclatement, d’épaufrure ou de dégradation superficielle. La captation aérienne permet d’observer ces zones sous différents angles et de les replacer dans le contexte général de l’ouvrage.
Les parties métalliques visibles peuvent être examinées afin de rechercher des traces apparentes de corrosion, de dégradation de revêtement ou d’autres anomalies visuelles.
Sur certains ouvrages, les images peuvent mettre en évidence des traces d’écoulement, de ruissellement ou d’humidité visibles sur les parements.
Ces observations peuvent contribuer à orienter les investigations, mais ne permettent pas systématiquement de déterminer l’origine du phénomène.
Une inspection adaptée aux ouvrages difficiles d'accès
L’un des principaux intérêts du drone réside dans sa capacité à réduire le recours à certains moyens d’accès lourds, tout en conservant une capacité d’observation détaillée. Selon la configuration de l’ouvrage, le drone peut notamment permettre d’examiner : les sous-faces de tabliers, les parties en surplomb, les parements élevés, les zones situées au-dessus ou à proximité de l’eau, ainsi que toutes parties difficilement visibles depuis le sol.
⚠️ Le drone ne remplace toutefois pas systématiquement les méthodes d’inspection traditionnelles. En effet, certaines anomalies nécessitent un examen au contact, des mesures spécifiques ou des investigations destructives ou non destructives complémentaires.
Pourquoi inspecter un ouvrage d'art par drone ?
Réduire les difficultés d'accès et les moyens employés
L’inspection aérienne permet d’observer certaines zones sans positionner systématiquement un opérateur au contact de la structure.
Selon la configuration de l’ouvrage, le drone peut réduire le besoin de nacelles, échafaudages ou autres dispositifs d’accès pour la phase d’observation visuelle.
Préserver la continuité de l'exploitation
Sur certains ouvrages, l’intervention peut être organisée de manière à limiter les contraintes liées à la circulation ou à l’exploitation du site.
Les modalités dépendent toutefois de l’environnement, de la réglementation et des conditions de sécurité de la mission.
Une acquisition rapide et sans contact
Le drone permet de réaliser des acquisitions sur des ouvrages de dimensions importantes et de multiplier les points de vue.
Les images sont réalisées à distance, sans contact entre le drone et les surfaces inspectées. Cela permet notamment d’observer des zones difficiles d’accès tout en limitant les interventions physiques nécessaires à la phase de relevé.
Réaliser une modélisation 3D
Lorsque cela est pertinent, les prises de vues peuvent également servir de base à la production de modèles 3D.
Ceux-ci permettent aux gestionnaires d’ouvrages, bureaux d’études, entreprises de maintenance ou autres intervenants de :
✓ procéder à une inspection à froid, sur ordinateur ;
✓ relever et localiser toute anomalie ;
✓ mesurer des longueurs, surfaces et volumes sur l’ouvrage.
Une restitution des données adaptée
Les données collectées peuvent être organisées afin de faciliter leur exploitation par les gestionnaires d’ouvrages, bureaux d’études, entreprises de maintenance ou autres intervenants.
Selon le projet, la restitution peut notamment comprendre :
✓ les photographies haute résolution ;
✓ les vues d’ensemble de l’ouvrage ;
✓ les vues rapprochées des anomalies observées ;
✓ la localisation des zones concernées ;
✓ un rapport d’inspection détaillé.
Suivre l'évolution d'un ouvrage dans le temps
Les images constituent une documentation visuelle pouvant être exploitée pour l’analyse, l’archivage ou la comparaison avec des campagnes ultérieures.
Dans cette optique, la répétition des inspections permet de constituer un historique visuel de l’ouvrage.
Une première campagne peut servir d’état initial. Des acquisitions ultérieures peuvent ensuite être organisées selon un protocole comparable afin d’observer l’évolution de certaines zones.
La comparaison nécessite cependant de prendre en compte les différences de conditions d’acquisition, de distance, d’angle de prise de vue, de résolution et d’environnement.
Une méthodologie reproductible est donc essentielle pour obtenir des comparaisons pertinentes entre plusieurs campagnes.
AED propose également une solution de rapport d’inspection dynamique et interactif permettant de faciliter l’exploitation des informations collectées. Ce type de restitution peut notamment permettre de localiser précisément les défauts directement sur les données d’inspection.
Inspection par drone : quelles sont les limites ?
L’inspection par drone constitue un outil d’observation à distance. Elle permet de documenter l’état apparent des parties accessibles au capteur, mais ne constitue pas à elle seule un diagnostic structurel complet de l’ouvrage.
En effet, certaines anomalies peuvent nécessiter : une inspection au contact, des mesures dimensionnelles, des essais non destructifs, des contrôles des matériaux, une analyse structurelle, ou encore des investigations complémentaires réalisées par un professionnel qualifié.
De même, certaines zones peuvent ne pas être accessibles au drone en raison de la configuration de l’ouvrage, des conditions météorologiques, de contraintes aéronautiques ou de la présence d’obstacles.
AED définit donc le protocole d’intervention en fonction des objectifs de l’inspection et des caractéristiques propres à chaque ouvrage.
Inspection de pont, viaduc ou barrage par drone : faites appel à AED
Chez AED, nous disposons d’une équipe spécialisée et expérimentée en inspection d’ouvrahe, qui se fera un plaisir d’étudier avec vous votre besoin. Aussi, confiez nous l’inspection de vos ponts, viaducs, barrages ou autres strutures et bénéficiez d’une solution fiable, efficace et économique !
On en parle dans nos articles :
❓ FAQ - Inspection d'ouvrage d'art par drone
Que permet une inspection d'ouvrage d'art par drone ?
Elle permet principalement d’observer et de documenter à distance les parties accessibles de l’ouvrage. Les images peuvent notamment contribuer à identifier des fissures, épaufrures, traces de corrosion, dégradations de surface ou autres anomalies visibles.Cette solution permet notamment de réduire le temps d’immobilisation des éoliennes, d’améliorer la sécurité des opérations et de faciliter la maintenance préventive.
Quels ouvrages peuvent être inspectés par drone ?
Selon leur configuration et les conditions de vol, les drones peuvent être utilisés pour inspecter des ponts, viaducs, barrages, passerelles, digues, ouvrages hydrauliques ou certaines infrastructures industrielles.
Peut-on inspecter la partie inférieure d'un pont avec un drone ?
Oui, lorsque la configuration du site et les conditions de sécurité le permettent. Le drone peut notamment réaliser des prises de vues des sous-faces, piles, culées et autres éléments difficilement accessibles depuis le sol.
Peut-on inspecter un barrage par drone ?
Oui. Les drones peuvent permettre d’acquérir des images des parements et de différentes parties accessibles du barrage. La mission doit toutefois être préparée en tenant compte de la présence d’eau, des conditions aérologiques et de la configuration spécifique de l’ouvrage.
Le drone permet-il de détecter les fissures ?
Une caméra haute résolution peut permettre de visualiser certaines fissures lorsque leur largeur, leur contraste et les conditions d’acquisition sont compatibles avec les performances du capteur.
La détection et la caractérisation précises d’une fissure peuvent toutefois nécessiter une inspection complémentaire au contact.
Le drone peut-il remplacer une inspection traditionnelle ?
Pas systématiquement. Le drone constitue un outil complémentaire permettant notamment de réaliser une première observation détaillée ou de documenter des zones difficiles d’accès. Certaines investigations nécessitent toujours une intervention au contact ou des moyens de contrôle spécifiques.
Peut-on comparer plusieurs inspections d'un même ouvrage ?
Oui. La répétition de campagnes d’acquisition peut permettre de suivre visuellement certaines zones dans le temps. Pour obtenir une comparaison pertinente, il est important de reproduire autant que possible le protocole d’acquisition et de tenir compte des conditions de réalisation.
Peut-on réaliser une modélisation 3D d'un ouvrage d'art ?
Selon la configuration de l’ouvrage et les objectifs du projet, les prises de vues drone peuvent servir à produire des données photogrammétriques et, dans certaines conditions, un modèle 3D, une orthophotographie ou un nuage de points.
Quel est le prix d'une inspection d'ouvrage d'art par drone ?
Le tarif dépend notamment du type et des dimensions de l’ouvrage, des surfaces à inspecter, de la complexité des accès, des contraintes du site, du niveau de détail recherché et du type de restitution souhaité.
AED étudie chaque projet afin de proposer un protocole et une prestation adaptés à l’ouvrage.
Où AED réalise-t-il des inspections d'ouvrages d'art ?
Le réseau AED dispose d’agences réparties dans plusieurs régions et peut organiser des interventions partout en France selon les caractéristiques du projet.
